!!!!!!!!НОВИНКА!!!!!!!Антенный анализатор RigExpert AA-650

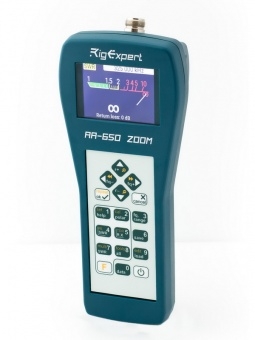

- RigExpert AA-650 – это новый многофункциональный анализатор, предназначенный для проверки, настройки и ремонта антенн и антенно-фидерных трактовв диапазоне 0,1-650 МГц.
Спецификация
Частотный диапазон: 0.1 … 600 МГц
Дискретность ввода частоты: 1 кГц
Измерение в 25, 50, 75, 100, 150, 200, 300, 450 и 600-омных системах
Диапазон измерения КСВ:
1 .. 100 – в числовом представлении
1 … 10 – в графическом режиме
Режимы отображения: КСВ, возвратные потери, R, X, Z, L, C, фазовый угол на заданной частоте, диаграмма КСВ (100 точек). Диаграмма КСВ в фиксированных HAM-диапазонах по регионам IARU (100 точек), кабельные инструменты (измеритель коэффициента укорочения и длины кабеля, тюнер-шлейф, диаграмма потерь в кабеле, диаграмма импеданса кабеля), TDR.
Дополнительная калибровка разомкнутой-короткой нагрузки в режимах КСВ, R, X или Смита / полярной диаграммы.
Антенный разъем: Тип разъема: N
Форма выходного сигнала: прямоугольная, частотой 0.1 … 200 МГц. Для измерений на более высоких частотах используются гармоники основного сигнала.
Выходная мощность: -10 дБм (на нагрузке 50 Ом)
Питание:
Три никель-метал-гидридных аккумулятора на напряжение 1.2 В, емкостью 1800…3000 мАч
Макс. 3 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
При подключении анализатора к компьютеру – питание от USB-шины
Интерфейс:
Цветной TFT-дисплей, 320x240 точек
Влагозащищенная клавиатура, 6x3 клавиш
Многоязычные меню и система помощи
Подключение к компьютеру через интерфейс USB
Bluetooth v. 4.2 (Single-mode, Class B)
Размеры: 23x10x5.5 см
Рабочая температура: 0…40 °C
Масса: 650 г

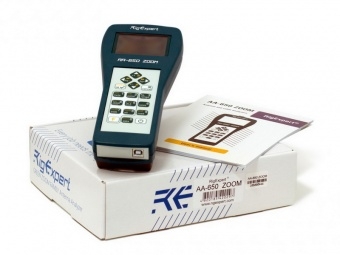

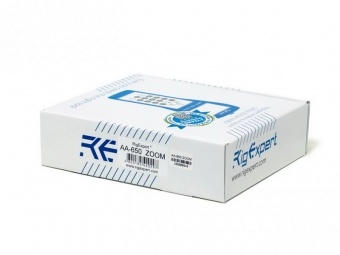

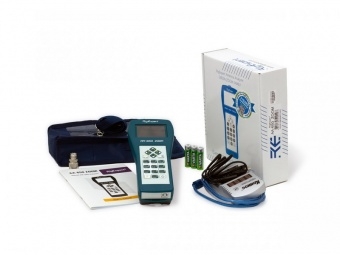

В упаковке:
RigExpert AA-650
Чехол с лямкой
Аккумуляторы
Зарядное устройство
Кабель USBПереходник N-UHFДокументы
UserManual-AA-650ZOOM_enРазмер: 4 мб
