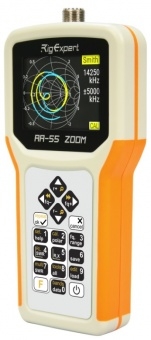

Антенный анализатор RigExpert AA-55 ZOOM

RigExpert AA-55 ZOOM –  универсальный антенный анализатор, предназначен для тестирования, проверки, настройки и ремонта антенн и антенно-фидерных трактов различного назначения, работающих в диапазоне 60 кГц – 55 МГц, как в лабораторных, так и в полевых условиях.
Простое, интуитивно понятное меню на русском языке, удобные режимы измерений и дополнительные функции (построение графиков Смита, измерение реактивного и пассивного сопротивлений, отображение текущего значения КСВ на определенной частоте) делают антенный анализатор RigExpert АА-55 ZOOM незаменимым инструментом как для профессионалов, так и для радиолюбителей. Режим ZOOM (масштабирование графиков по вертикали и горизонтали) делает процесс измерения особенно быстрым и эффективным.

Антенный анализатор RigExpert AA-55 ZOOM позволит:
•    Быстро проверить все основные параметры антенны: КСВ, активное и реактивное сопротивление, возвратные потери, потери в кабеле, импеданс и т.д.;
•    Легко настроить антенны различных типов;
•    Измерить КСВ (коэффициент стоячей волны) как на фиксированной частоте, так и в заданном диапазоне частот;
•    Измерить основные параметры и протестировать коаксиальный кабель;
•    Измерить емкости и индуктивности реактивных нагрузок.

Комплектация RigExpert AA-55 ZOOM:

Анализатор
USB кабель
Чехол
Руководство пользователя
Руководство по программам

Технические характеристики:

Частотный диапазон: от 0.06 до 55 МГц
Дискретность ввода частоты: 1 Гц
Измерения в 25-, 50-, 75- и 100 Ом-ных системах
Диапазон измерения КСВ: от 1 до 100 в числовом представлении,
от 1 до 10 в графическом режиме
Отображение КСВ: цифровое или в виде аналогового индикатора
Диапазон R и X: 0…10000, -10000…10000 в числовом представлении,
0…1000, -1000…1000 в графическом режиме

Режимы отображения:

–    КСВ на одной или нескольких частотах
–    КСВ, возвратные потери, R, X, Z, L, C и фазовый угол на заданной частоте
–    График КСВ, 100 точек
–    R, X график, 100 точек
–    Диаграмма Смита, 100 точек
–    График возвратных потерь, 100 точек
–    Кабельный тестер (графики потерь и характеристического импеданса)

Опциональная калибровка (open-short-load).
Энергонезависимая память:

– 10 ячеек для сохранения результатов измерений

Выход КВ:

–    Тип коннектора: UHF (SO-239)
–    Форма выходного сигнала: квадратная, от 0.06 до 55 MГц
–    Выходная мощность: +13 dBm (на нагрузке 50 Oм)

Питание:

–    Две щелочные батарейки с напряжением 1.5 В, типоразмер AA
–    Два никель-метал-гидритных аккумулятора на напряжение 1.2 В, типоразмер AA*
–    Макс. 4 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
–    При подключении анализатора к компьютеру – питание от USB-шины

Интерфейс:

–    Цветной TFT-дисплей, 320х240 точек
–    Влагозащищенная клавиатура, 6х3 клавиш
–    Многоязычное меню и система помощи
–    Подключение к компьютеру через интерфейс USB

Габаритные размеры: 103 мм x 207 мм x 37 мм

Диапазон рабочих температур: 0…40 °C
Вес: 310 г без батареек
Гарантия: 1 год
GTIN-13: 4820185420099

202 600 тг
