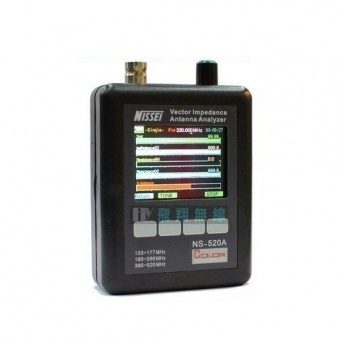

Антенный анализатор Nissei NS-520A
Антенный анализатор Nissei NS-520A предназначен для измерения основных параметров различных типов антенн, работающих в диапазоне 133-177/195-280/395-520МГц и графического отображения полученных результатов на LCD экране.
Анализатор NS-520A имеет следующие преимущества:
1 . Измерение значения КСВ антенны и графическое отображение полученного результата на LCD экране.
2 . Измерение импеданса антенны (Z = R + J Х)
3 . Измерение активного сопротивления антенны R
4 . Измерение реактивного сопротивления антенны X
5 . Быстрый поиск резонансной частоты антенны.
6 . Подходит для измерений параметров антенн при их монтаже и настройке.
7 . Портативный и небольшой размер.
8. Встроенный Li-Ion аккумулятор емкостью 1900 мАч.
9 . Простой и интуитивно понятный интерфейс.
10 . Устойчив к окружающей среде.
11 . Длительная работа от аккумулятора.
Анализатор может использоваться в качестве генератора ВЧ сигналов.
Технические характеристики:
1. Рабочий диапазон : 133-177/195-280/395-520МГц
2. Шаг настройки: 100 Гц минимум.
3. Мощность выходного сигнала : 3dBm на 438,500МГц.
4. Ширина сканирования ( МГц) : 0,3/1,5/3/6/12/24/42/75МГц .
5. Шаг сканирования (кГц) : 1/5/10/20/40/80/140/250кГц
( В зависимости от полосы)
6. Диапазон КСВ нагрузки: 1,00 - 99,99
7. Диапазон сопротивления нагрузки: 0,1 - 999,9 Ом
8. Встроенный источник питания: 3,7 литий-полимерная аккумуляторная батарея .
9. Внешний источник питания : DC5.0 -5.5V > 1000mA .
10 . 50 Ом BNC разъем .
11 . 16M - цветной экран LCD , 2-дюймовый 240 х 320 QVGA (4.3x3.2cm )
12. Размеры : 6.86 х 8.9 х 2.54 см
13. Вес : 144 г
