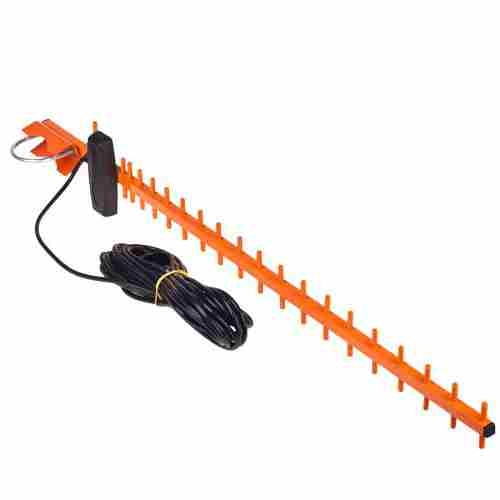

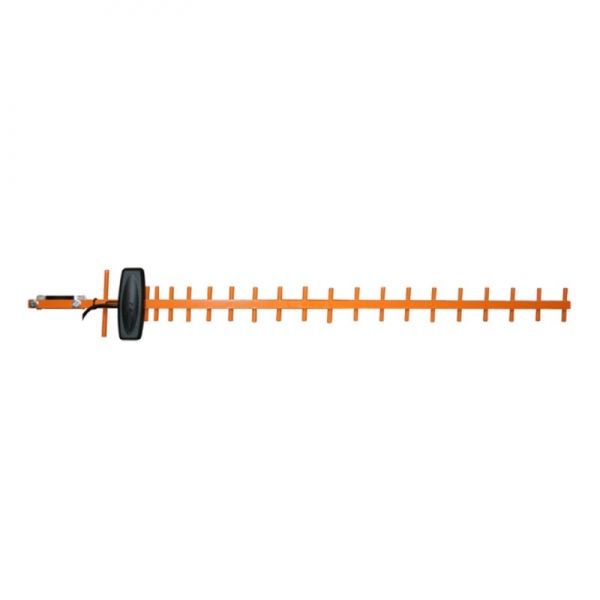

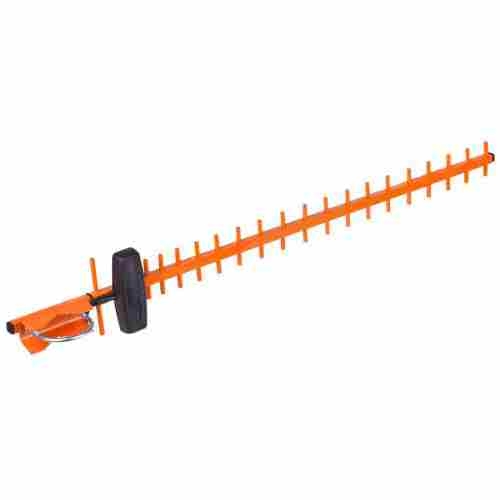

Направленная антенна 1800/2100МГц (3G/4G) с высоким усилением Триада 2135 предназначена для использования совместно с 3G/4G модемом или усилителем сотового сигнала для повышения скорости передачи данных в местах с неустойчивым и слабым сигналом. Устанавливается на металлическую трубу круглого профиля диаметром 22-35 мм. Встроенная грозозащита. Выпускается в герметичном водозащищенном исполнении.
Технические характеристики:
Рабочий диапазон 3G частот, МГц; 1900…2170
Рабочий диапазон GSM/1800 частот, МГц; 1710…1880
Коэффициент усиления в направлении максимума излучения, дБи 16
КСВ, не более (типовое значение) 2.0 (1,5)
Ширина диаграммы направленности по уровню 50% мощности, градусов
в вертикальной плоскости 27
в горизонтальной плоскости 29
Уровень боковых лепестков диаграммы направленности, дБ
в вертикальной плоскости -12
в горизонтальной плоскости -7
Коэффициент защитного действия, дБ 28
Диапазон рабочих температур, °C –40…+80
Грозозащита заземление по постоянному току
Исполнение герметичное (IP65)
Габариты, мм 750 х 105x 35
Вес при стандартной длине кабеля, г 110
Кабель RG58A/U (с низкими потерями)
Длина кабеля, м 10
Разъём SMA-M
Данная антенна обладает большим усилением и обеспечивает высокое качество связи, однако, требует тщательного соблюдения правил установки.
Антенна направляется на базовую станцию GSM. Если точное направление на источник сигнала не известно, антенну следует ориентировать по максимуму уровня принимаемого сигнала, используя средства индикации уровня принимаемого сигнала устройства, к которому подключена антенна.
