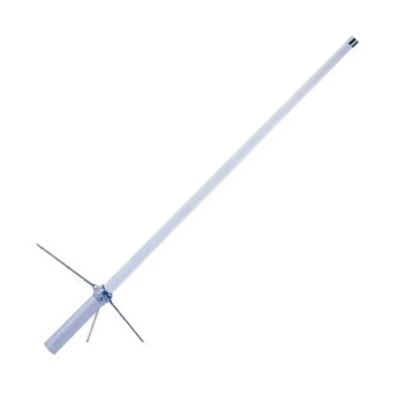

Антенна базовая BC-100
Базовая антенна VHF диапазона BC-100 предназначена для работы в составе стационарных систем радиосвязи VHF диапазона 134-174 МГц. Излучающая часть антенны BC-100 длиной 170 см обеспечивает весьма эффективную работу в диапазоне частот 134-174МГц. Антенна усиливает принимаемый и передаваемый сигнал на 4.5 dBi. Антенна устойчива к сильным ветровым нагрузкам – до 60 м/с. Устанавливается на мачту диаметром 30-62 мм
Излучающая часть антенны BC-100 изготовлена из чистой меди и помещена в прочный фиберглассовый герметичный корпус, который хорошо защищает антенну от попадания влаги и коррозии при использовании в неблагоприятных погодных условиях.
Технические характеристики антенны BC-100:
• Диапазон частот: 134-174 МГц, настраиваемый
• Тип антенны 5/8λ; всенаправленная
• Ширина луча в вертикальной плоскости: 12 град
• Поляризация: вертикальная
• Полоса пропускания: 10 МГц
• КСВ в полосе пропускания: < 1,5
• Волновое сопротивление:50 Ом
• Максимальная подводимая мощность: до 200 Ватт
• Усиление: до 4.5 dBi
• Размеры: Ø38×1700 мм
• Вес: 900 г.
• Тип разъёма: PL-259 (UHF-female)
• Ветровая нагрузка: до 60 м/с
• Материал излучающей части: чистая медь
• Материал корпуса антенны: фибергласс
• Материал крепёжных узлов: алюминиевые сплавы
• Крепление на мачту диаметром 30-62 мм.Документы
